| 5.6GHz点频源 |
|
|
|
| 产品简介： |
|
HASRT-056技术指标：
|
参数 |
最小 |
典型 |
最大 |
单位 |
|
频率范围： |
|
500 |
|
MHz |
|
频率稳定度： |
±0.2 |
|
|
ppm |
|
杂散抑制： |
70 |
|
|
dBc |
|
谐波： |
|
|
-20 |
dBc |
|
输出频率
相位噪声 |
|
|
-105 |
dBc/Hz@1kHz |
|
|
|
-110 |
dBc/Hz@10kHz |
|
|
|
-115 |
dBc/Hz@100kHz |
|
|
|
-120 |
dBc/Hz@1MHz |
|
最大输出功率： |
|
|
10~40
(选配) |
dBm |
|
功率调节范围： |
|
|
0~25
（选配） |
dBm |
|
衰减步进： |
|
|
1
（选配） |
dBm |
|
工作电流： |
1000 |
|
2500 |
mA |
|
工作电压： |
+12 |
|
+24 |
V |
结构及环境指标：
|
腔体材质： |
硬铝合金 |
|
接头形式： |
SMA-J(OUT) 50Ω |
|
供电接口： |
DB9 |
|
工作温度： |
-40℃~65℃ |
电气引脚定义：
|
序号 |
定义 |
备注 |
|
1 |
TTL电平 |
外参考切换 |
|
2 |
TTL衰减控制 |
|
|
3 |
TTL衰减控制 |
|
|
4 |
TTL衰减控制 |
|
|
5 |
TTL衰减控制 |
|
|
6 |
+12V |
|
|
7 |
+12V |
|
|
8 |
GND |
|
|
9 |
GND |
|
典型测试数据：
|
参数 |
最小
典型
最大 |
单位 |
|
频率范围： |
500 |
MHz |
|
频率稳定度： |
±0.2 |
ppm |
|
杂散抑制： |
75.68 |
dBc |
|
谐波： |
-19.33 |
dBc |
|
输出频率
相位噪声 |
-108.65 |
dBc/Hz@1kHz |
|
-114.39 |
dBc/Hz@10kHz |
|
-115.72 |
dBc/Hz@100kHz |
|
-126.21 |
dBc/Hz@1MHz |
|
最大输出功率： |
31.62 |
dBm |

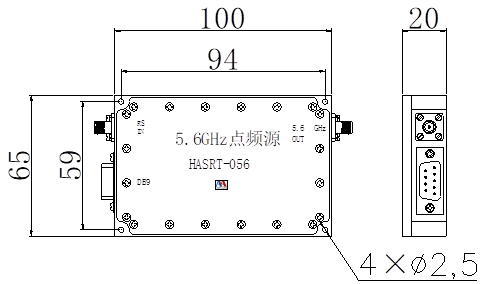

参考外形图：

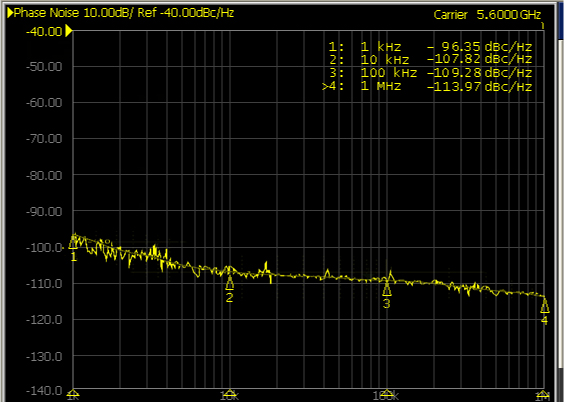

典型测试曲线：

|
|
|
 |
|
