二路功分器
产品简介:

                     功分器系列

产品特点:

   频率覆盖1M~18GHz           ◆性能稳定、可靠性高

◆端口匹配好               隔离度高

插入损耗低               ◆相位/幅度误差小

公司该系列产品主要包含以下三大类系列产品:两路功分器、四路功分器和8路功分器。

公司该品系列产品以宽带产品为主,窄带(小于一个倍频程)未列入,窄带产品的指标均优于宽带产品对应在该频段的指标。

可对客户要求的频段,接口形式,结构及各种具体指标进行针对性优化设计,供货周期短,性价比高。

产品应用:

在微波通信系统中,功分器是将一路输入信号平均或不平均分配为两路或多路输出。在功率平均分配和相位一致的功分器中,各路输出信号之间幅度误差和相位误差极小。当做为合成器使用时,可以将多路信号以矢量叠加的方式合成为一路输出。被广泛应用在微波分配系统、天线溃电网络、微波功率合成及微波测试领域等。

 两路功分器

该系列产品是将输入信号分成两路相等的功率输出,其幅度相同,相位相差0°。覆盖频率0.001~18GHz,有集总元件和微带传输线两种结构,可靠性高,工作温度范围宽,性能稳定。

频率范围

(GH z)

隔离

(dB Min)

驻波(MAX)

插入损耗

(dB Max.)

幅度平衡

(dB Max.)

相位平衡

Max.)

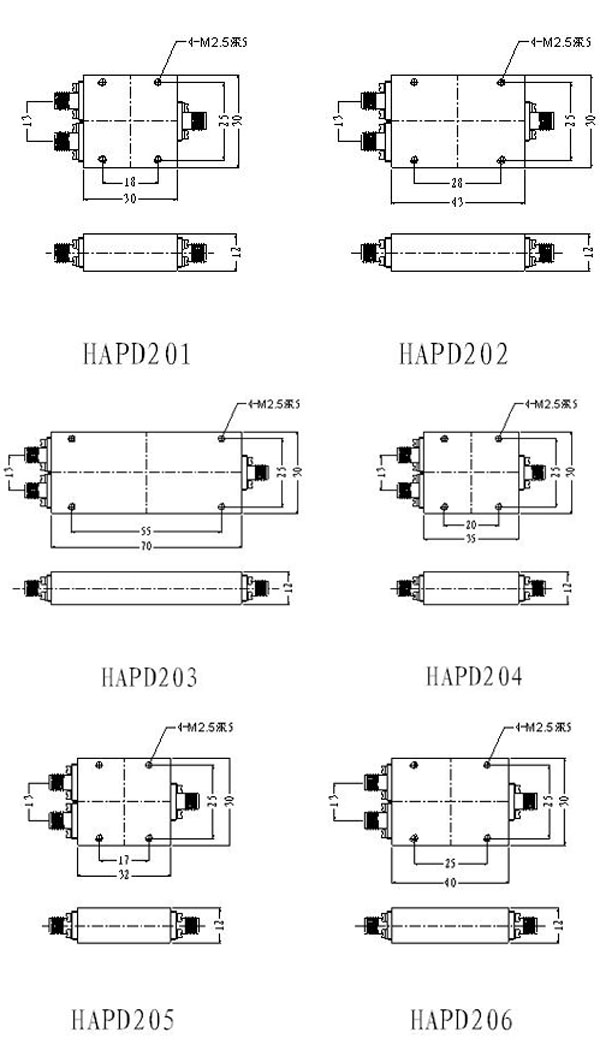

外型结构

输入

输出

HAPD

00105-2

0.01-0.5

20

1.4

1.4

0.6

0.2

4°

HAPD201

HAPD

00110-2

0.01-1.0

18

1.4

1.4

0.8

0.3

4°

HAPD201

HAPD

0520-2

0.5-2.0

20

1.3

1.2

0.35

0.2

3°

HAPD202

HAPD

0670-2

0.6-7.0

20

1.5

1.4

0.8

0.2

5°

HAPD203

HAPD

1030-2

1.0-3.0

20

1.3

1.3

0.35

0.2

3°

HAPD204

HAPD

1040-2

1.0-4.0

20

1.3

1.3

0.4

0.2

4°

HAPD202

HAPD

2040-2

2.0-4.0

20

1.3

1.3

0.3

0.2

3°

HAPD204

HAPD

2060-2

2.0-6.0

20

1.3

1.3

0.4

0.2

4°

HAPD205

HAPD

2080-2

2.0-8.0

20

1.4

1.3

0.5

0.2

4°

HAPD204

HAPD

4080-2

4.0-8.0

20

1.3

1.3

0.4

0.2

4°

HAPD201

HAPD

40120-2

4.0-12.0

20

1.5

1.4

0.6

0.2

5°

HAPD204

HAPD 40160-2

4.0-16.0

18

1.5

1.4

0.7

0.4

6°

HAPD206

HAPD 60180-2

6.0-18.0

18

1.5

1.5

0.8

0.4

6°

HAPD205

HAPD 80180-2

8.0-18.0

18

1.5

1.5

0.7

0.4

6°

HAPD201

HAPD 20180-2

2.0-18.0

18

1.7

1.7

1.5

0.5

6°

HAPD202









































选型指南:华奥微波有限公司承接各类两路功分器产品的定制

产品工作频率覆盖0.001-18GHz

结构及封装形式可按用户要求设计
