 您现在的位置: 成都华奥微波技术有限公司 > 产品展示 > 无源器件 > 产品信息
耦合器
产品简介:

微波耦合器系列

产品特点:

◆产品工作频率覆盖0.01~18GHz        ◆插入损耗低

◆相位/幅度误差小                 ◆隔离度高

◆端口匹配好                      ◆体积小结构合理

产品简介:

公司该系列产品主要包含以下几大类系列产品:微波3dB正交耦合器、微波定向耦合器和微波双定向耦合器。



定向耦合器可按客户要求,对于很多窄带该系列产品,指标优于相对应宽带产品,体积也可相应缩小。



可由客户要求的频段,耦合度,接口形式,负载是否内置,外型结构及各种具体指标进行针对性优化设计,供货周期短,性价比高。



产品的插损指标是除去主线理论损耗以后的损耗值,如耦合度10dB,主线的理论损耗为0.46dB,产品给出插损指标0.5dB,则实测值为0.96dB,以次类推。



产品应用



微波正交耦合器主要用于:微波电调衰减器、混频器、检波器和调制器等器件中作微波元件使用。典型应用微波分配系统、天线馈电网络、微波功率合成和微波测试。

微波定向耦合器主要用于:微波信号的注入、信号取样、功率流动的监视等应用。典型应用微波分配系统、天线馈电网络、发射功率监测。

 定向耦合器系列

    该系列产品具有插损低、方向性高/隔离度高、端口匹配好等性能特点

频率范围

(GHz)

耦合度

(dB)

波动

(dB)

方向性

(dB.)

输入

VSWR

主线插损

(dB)

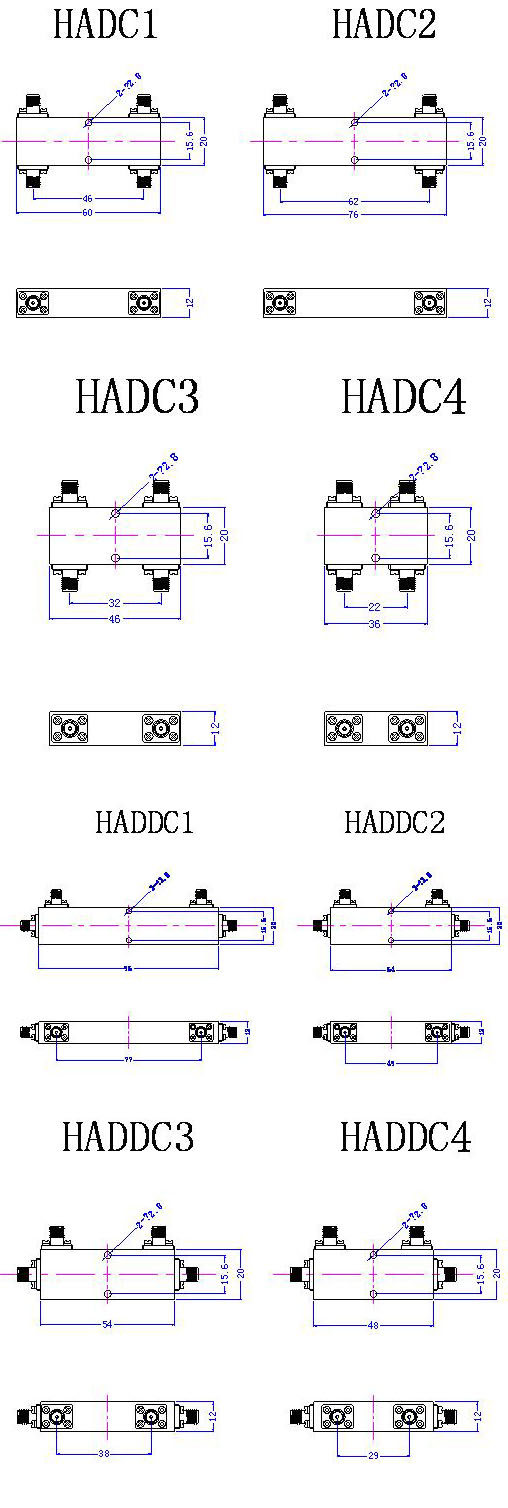

外型结构

HADC0824-06

0.8-2.4

6±0.5

±0.5

20

1.3

0.4

HADC1

HADC0824-20

0.8-2.4

20±0.8

±0.5

20

1.3

0.4

HADC1

HADC0824-30

0.8-2.4

30±1

±0.5

20

1.3

0.4

HADC1

HADC1040-06

1-4

6±0.6

±0.5

20

1.4

0.5

HADC2

HADC1040-10

1-4

10±0.8

±0.5

20

1.4

0.5

HADC2

HADC1040-30

1-4

30±1.2

±0.5

20

1.4

0.5

HADC2

HADC2080-06

2-8

6±0.8

±0.5

20

1.5

0.6

HADC3

HADC2080-20

2-8

20±1.2

±0.5

20

1.5

0.6

HADC3

HADC2080-30

2-8

30±1.5

±0.5

20

1.5

0.6

HADC3

HADC60180-10

6-18

10±1.2

±1

18

1.8

0.8

HADC4

HADC60180-30

6-18

30±1.8

±1.2

18

1.8

0.8

HADC4





























双定向耦合器系列

该系列产品具有插损低、方向性高/隔离度高、端口匹配好等性能特点。

频率范围

(GHz)

耦合度

(dB)

波动

(dB)

方向性

(dB)

输入

VSWR

插损  (dB)

外型结构

HADDC1020-10

1-2

10±0.8

±0.6

20

1.2

0.8

HADDC1

HADDC1020-20

1-2

20±1

±0.6

20

1.2

0.5

HADDC1

HADDC1020-30

1-2

30±1.2

±0.6

20

1.2

0.4

HADDC1

HADDC2040-10

2-4

10±0.8

±0.6

20

1.3

0.9

HADDC2

HADDC2040-30

2-4

30±1.2

±0.6

20

1.3

0.5

HADDC2

HADDC4080-10

4-8

10±0.8

±0.6

18

1.4

1.0

HADDC3

HADDC4080-20

4-8

20±1

±0.6

18

1.4

0.7

HADDC3

HADDC4080-30

4-8

30±1.2

±0.6

18

1.4

0.6

HADDC3

HADDC80180-10

8-18

10±1

±1.2

15

1.6

1.6

HADDC4

HADDC80180-30

8-18

30±1.5

±1.5

15

1.6

1.2

HADDC4





























选型指南:华奥微波电子有限公司承接各类正交耦合器产品的定制

产品工作频率覆盖0.5-18GHz

耦合度可由客户要求设计

结构及封装形式可按用户要求设计
